Některé routery firmy Mikrotik, které mám k dispozici. Charakteristiky a dokumentace.

Všechny routery lze konfigurovat v operačním sstému Windows pomocí programu winbox64.exe (nebo nejnovější verze z https://mikrotik.com/download).

RB750Gr3 (hEX) — tento máme ve škole

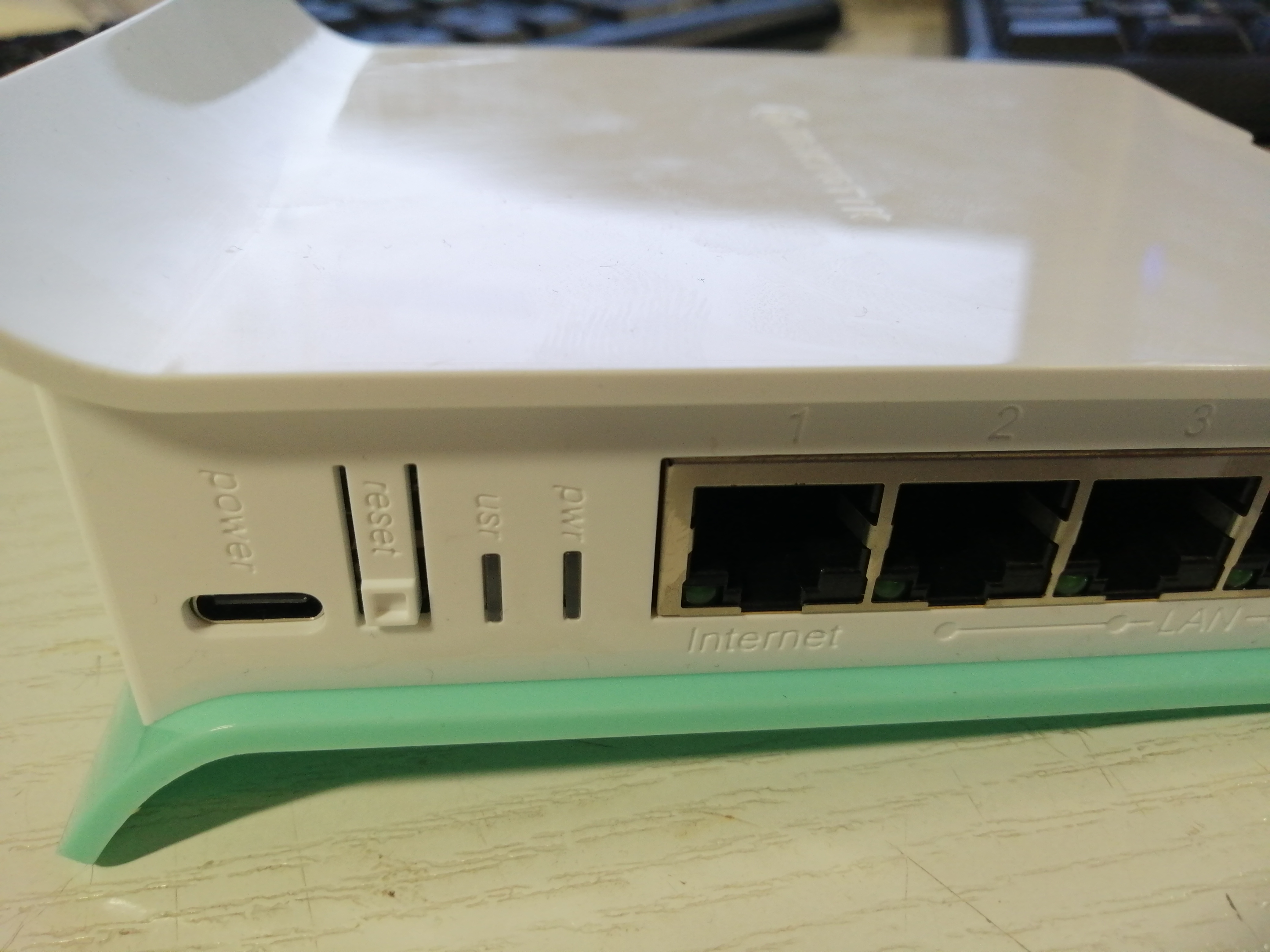

IMG 20250205 004314

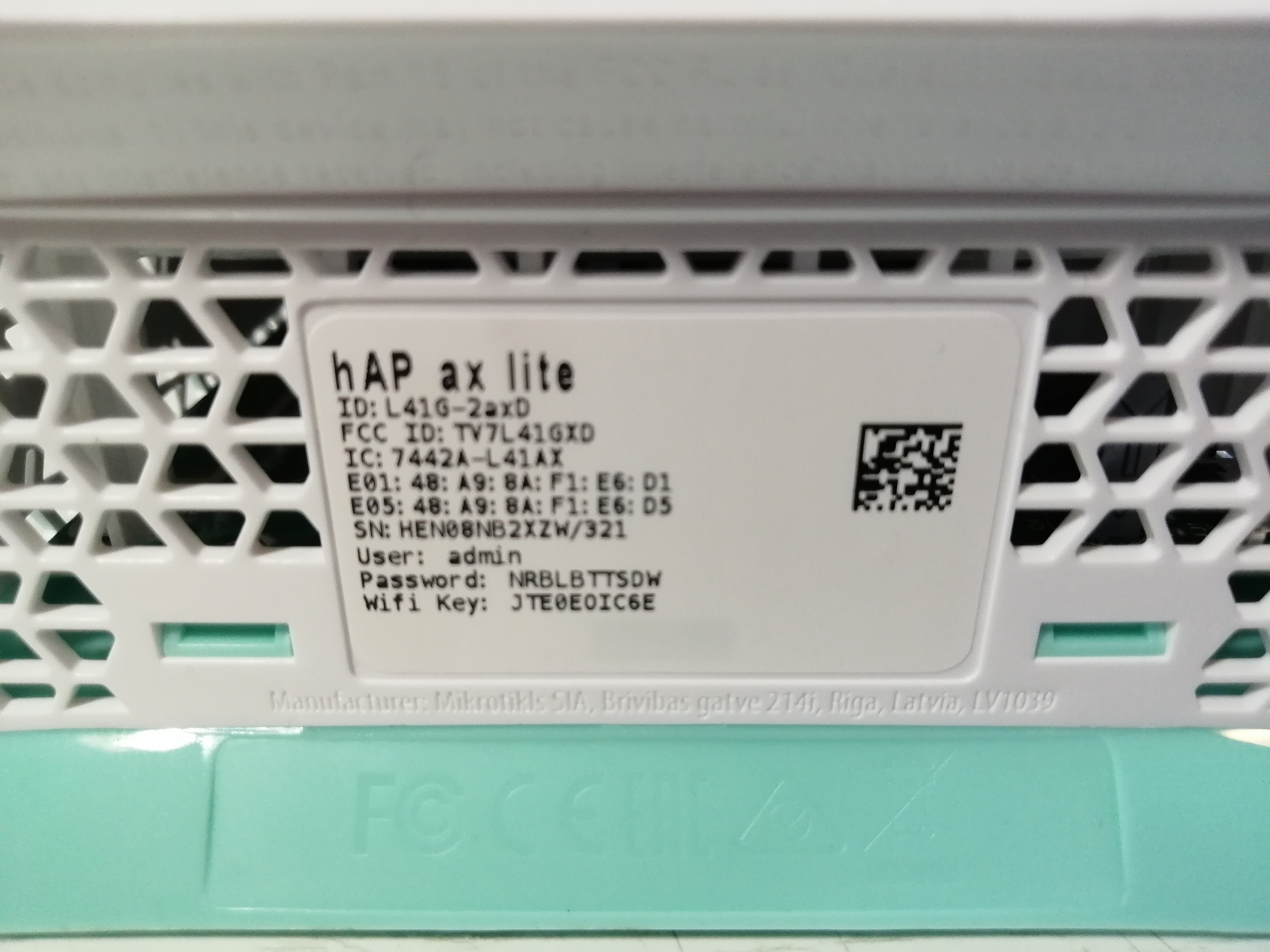

IMG 20250205 004302

manuál

Hardware

Rozšiřující sloty a porty:

  • Kód produktu L41G-2axD

  • Dvoujádrový CPU IPQ-5010 1 GHz

  • Architektura CPU ARM

  • Velikost RAM 256 MB

  • Úložiště 128 MB, NAND

  • Počet 1G ethernetových portů 4

  • Model čipu switche MT7531BE

  • Bezdrátové (wifi) pásmo 2,4 GHz

  • Bezdrátové (wifi) rozhraní model IPQ-5010

  • Implementované bezdrátové (wifi) normy provozu: 802.11b/g/n/ax dual-chain

  • Maximální zisk bezdrátové antény 4,3 dBi

  • Rozměry 124 x 100 x 54 mm

  • Operační systém RouterOS v7, úroveň licence 4

  • Provozní teplota -40°C až +70°C

  • Napájení z USB-C, zdroj 5V/2.4A (PoE napájení není)

Funkce resetovacího tlačítka

Resetovací tlačítko RouterBOOT má následující funkce. Stiskněte tlačítko a zapněte napájení, poté:

  • Uvolněte tlačítko, když zelená LED začne blikat, abyste resetovali konfiguraci RouterOS na výchozí hodnoty.

  • Podržte po dobu 5 sekund, LED dioda začne svítit, uvolněním nyní zapnete režim CAPs (celkem 10 sekund).

  • Jakmile LED dioda přestane svítit (~20 sekund), uvolněte tlačítko, aby zařízení začalo hledat servery Netinstall (vyžadováno pro přeinstalaci RouterOS přes síť).

Bez ohledu na výše použitou možnost systém načte záložní zavaděč RouterBOOT, pokud stisknete tlačítko před připojením napájení k zařízení. Užitečné pro ladění a obnovu RouterBOOT.

Reset zařízení do továrního nastavení

Zmáčku resetovací tlačítko, připojím napájení a budu držet resetovací tlačítko tak dlouho, dokud nezačne zelená LED blikat.

V továrním nastavení je router v režimu:

  • všechny ethernety jsou v bridgi

  • IPv4 adresa bridge je 192.168.88.1/24

  • uživatel: admin

  • heslo je napsané dole na štítku

Zdroje a odkazy

https://help.mikrotik.com/docs/display/ROS/Netinstall

https://github.com/BigNerd95/RouterOS-Backup-Tools konverze souborů .backup na skripty .rsc v Pythonu

https://github.com/marcograss/routerosbackuptools to samé v Rustu
