Dostal jsem na opravu blikač od neznámého čínského skůtru. Pravděpodobně Yamasaki (zřejmě kříženece Yamahy a Kawasaki :-). Nejsem opravářem motorek, takže jsem původně vůbec nevěděl, co vlastně opravuji. Byla to docela detektivka. Nakonec jsem zjistil, že to je přerušovač pro blikání ukazatelů směru (dále blikač).
Červený drát je ke konektoru B (zapojen na plus pól akumulátoru) a černý drát ke konektoru L (zapojuje se ná páčku nebo přepínač směrovek). Zadavatel mi řekl, že motorka byla přepólována (prohozeny plus a minus akumulátoru). Typ motorky nevím, pouze hádám z označení blikače.

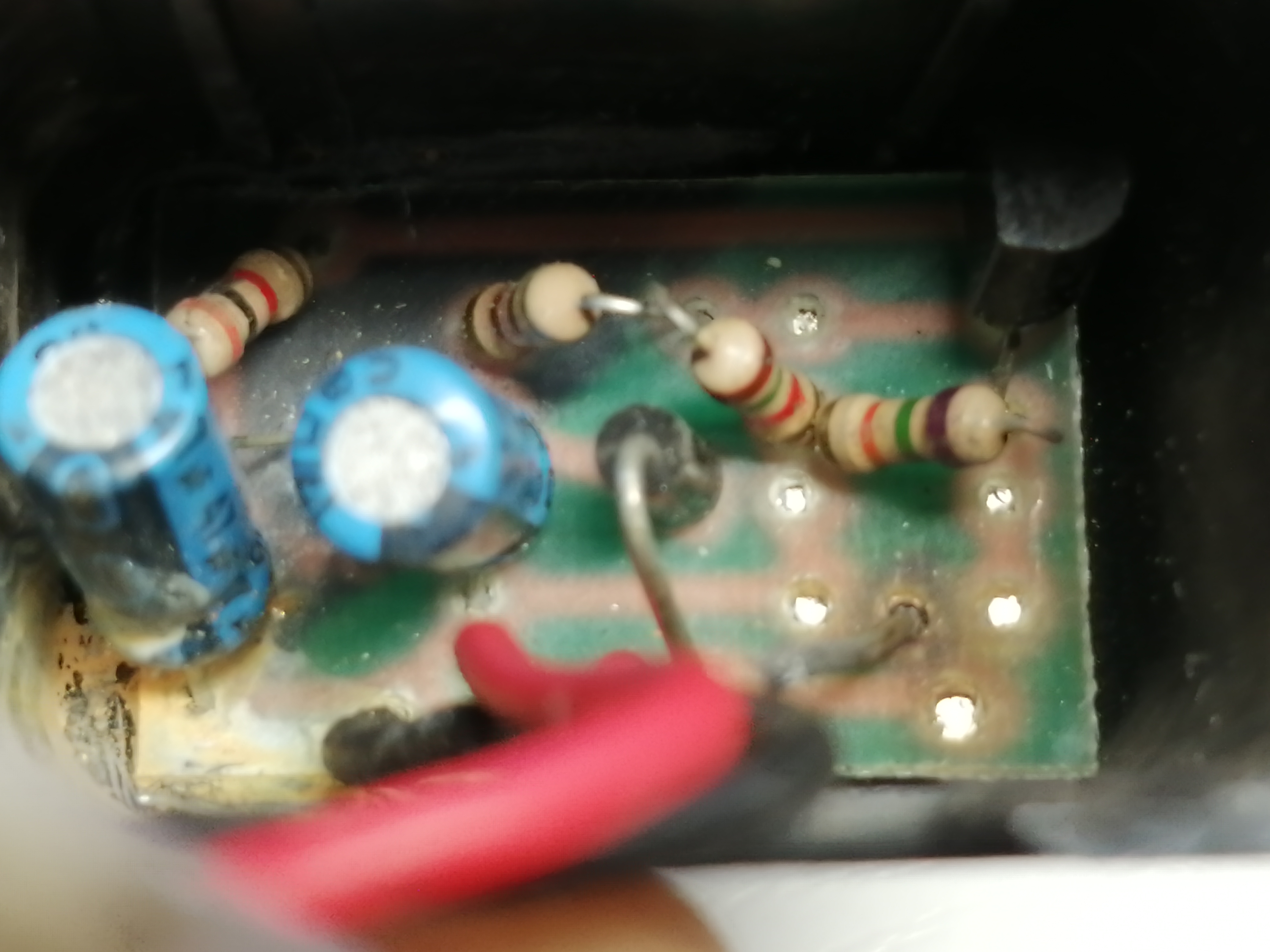

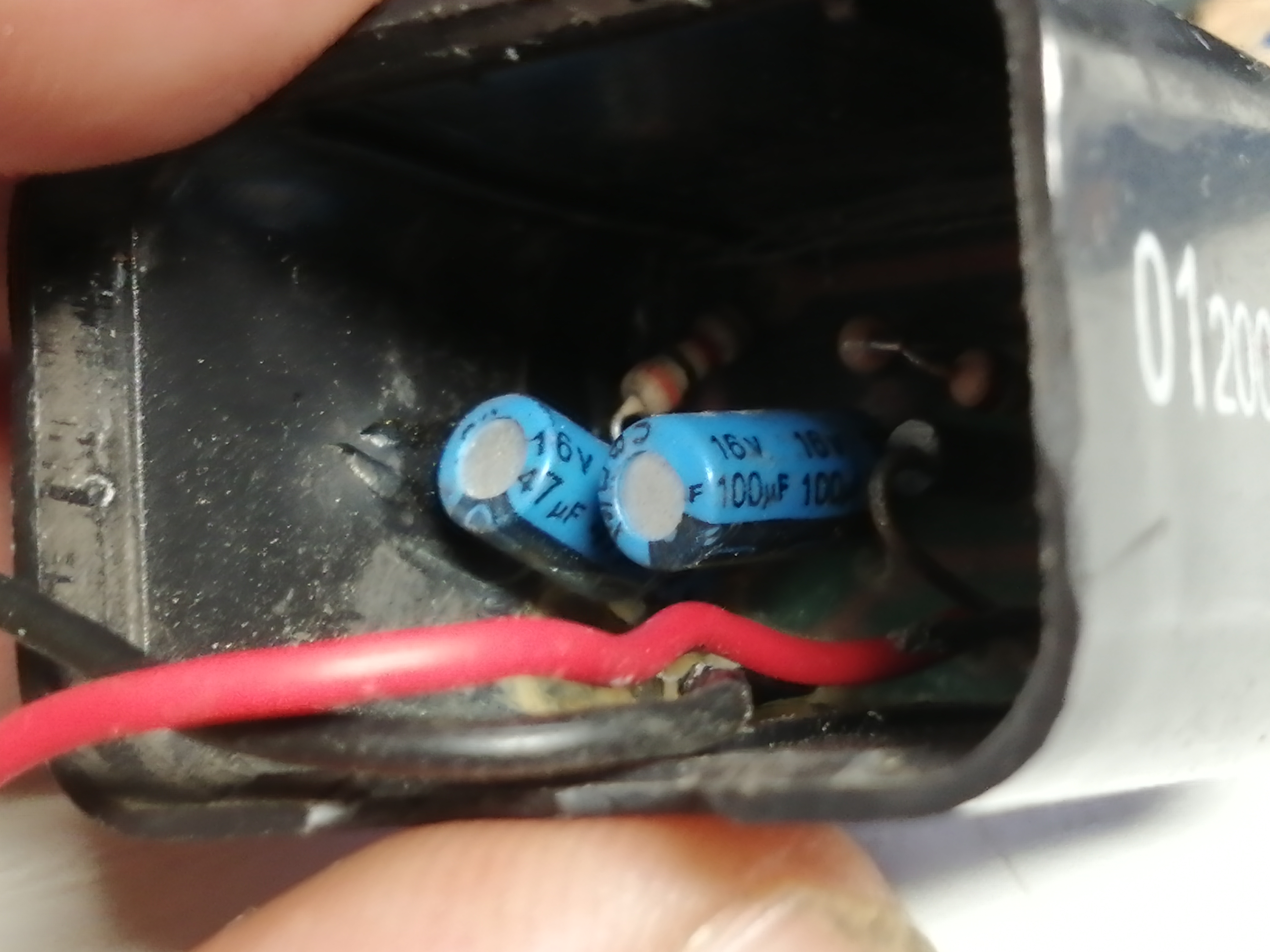

Oprava blikače se mi jeví jako nerentabilní, protože blikač nejde bez poškození rozebrat, destička s plošnými spoji je přilepená epoxidem a proto vyměnit vadné součástky nejde. Navíc spínací tranzistor NEC 2SK3296 (vadný) nebo jeho ekvivalent se nedá moc dobře sehnat. Aby se blikač dal opravit, musel by se zkonstruovat znovu: návrh, deska s plošnými spoji, krabička. Cena ekvivalentního INFINEON IRFZ48NPBF bez gate ochranné diody je přibližně 25 Kč bez poštovného, musely by se doplnit zenerovy diody na ochranu proti přepětí.
Ekvivalenty na záměnu 2SK3296 (žádný nemá ochranu gate):
-
INFINEON IRFZ48NPBF 25 Kč
-
INFINEON IRFP064NPBF 94 Kč
-
INFINEON IRL3803PBF 46 Kč
Doporučuji raději koupit nový blikač a správně ho zapojit. Dvousvorkový blikač má konektory označené B (zapojuje se na plus akumulátoru) a L (zapojuje se na přepínač blinkrů).
Pokud došlo při opravě motorky k přepólování akumulátoru, tak je kromě spínacího tranzistoru NEC 2SK3296 v háji také tranzistor C9012 (je to PNP bipolární tranzistor).
Našel jsem možný manuál Yamasaki v PDF a špatně čitelné schéma zapojení
Podle čínských zdojů je možné výrobní číslo (part number) vadného blikače XT50GY-1206000000, na originálním je napsáno 0120070410HY, ale podle tohoto označení nelze najít nic.
Toto jsem našel na záměnu vadného blikače, ceny jsou od 73 Kč do 500 Kč:
Pokud má motorka LED blinkry, tak bych doporučil toto: https://www.scootland.cz/zbozi/sip-rele-pro-led-blinkry-elektronicke
https://www.megamax24.cz/moto/dily-moto/detail/MMD0000021435:rele-blinkru-elektricke-jmp?categoryId=32467 B je na baterii, L je na přepínač
