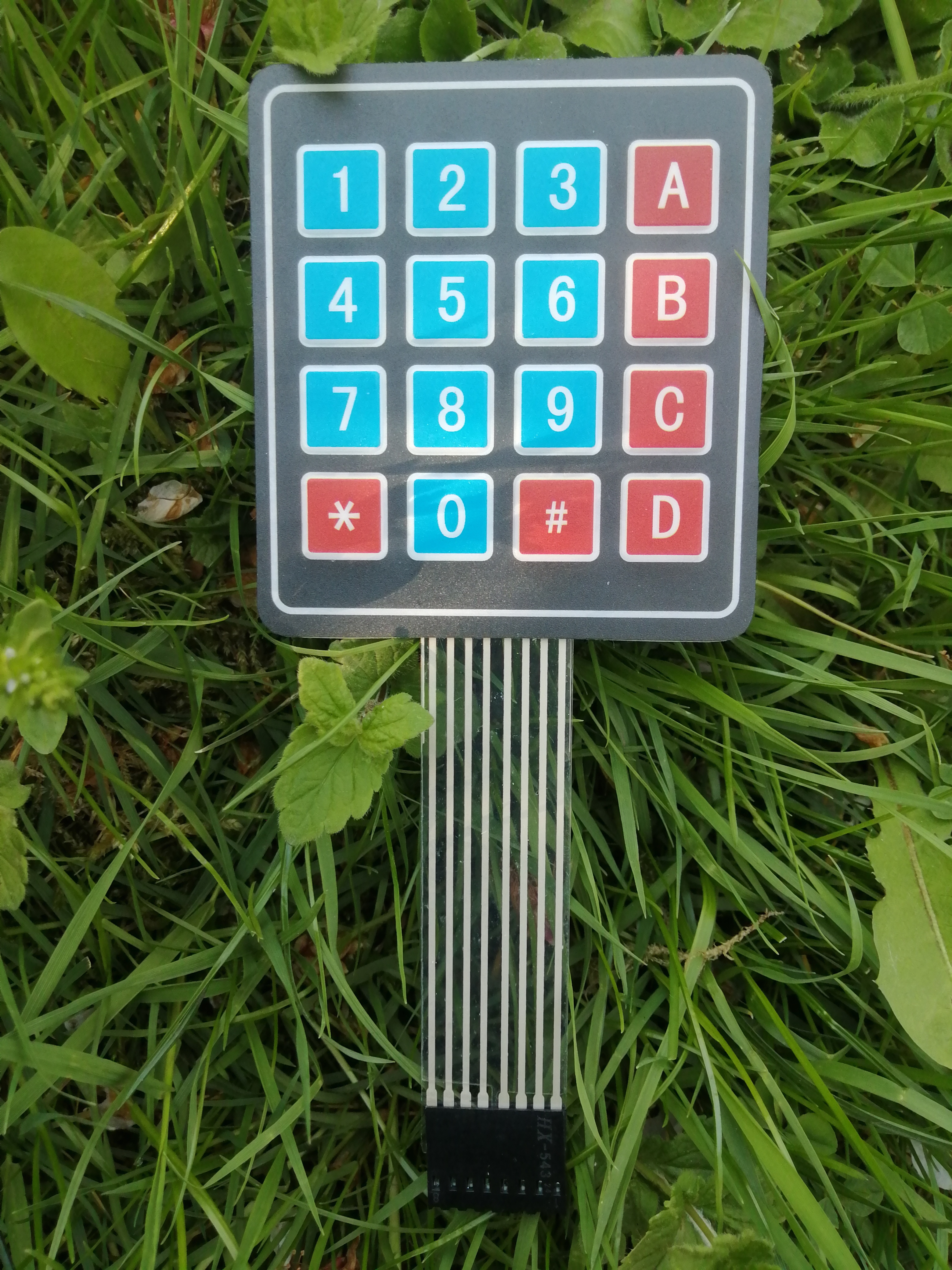

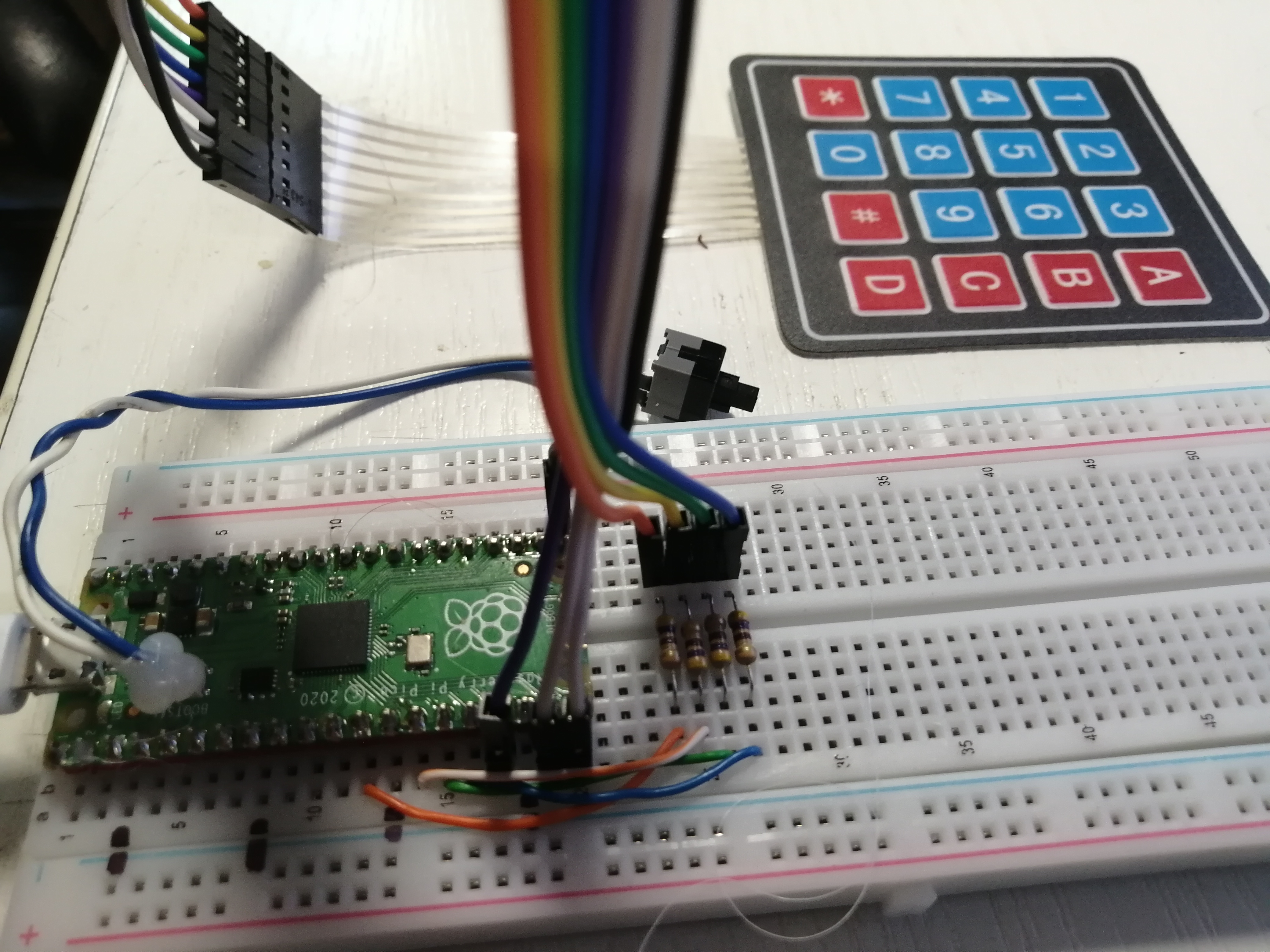

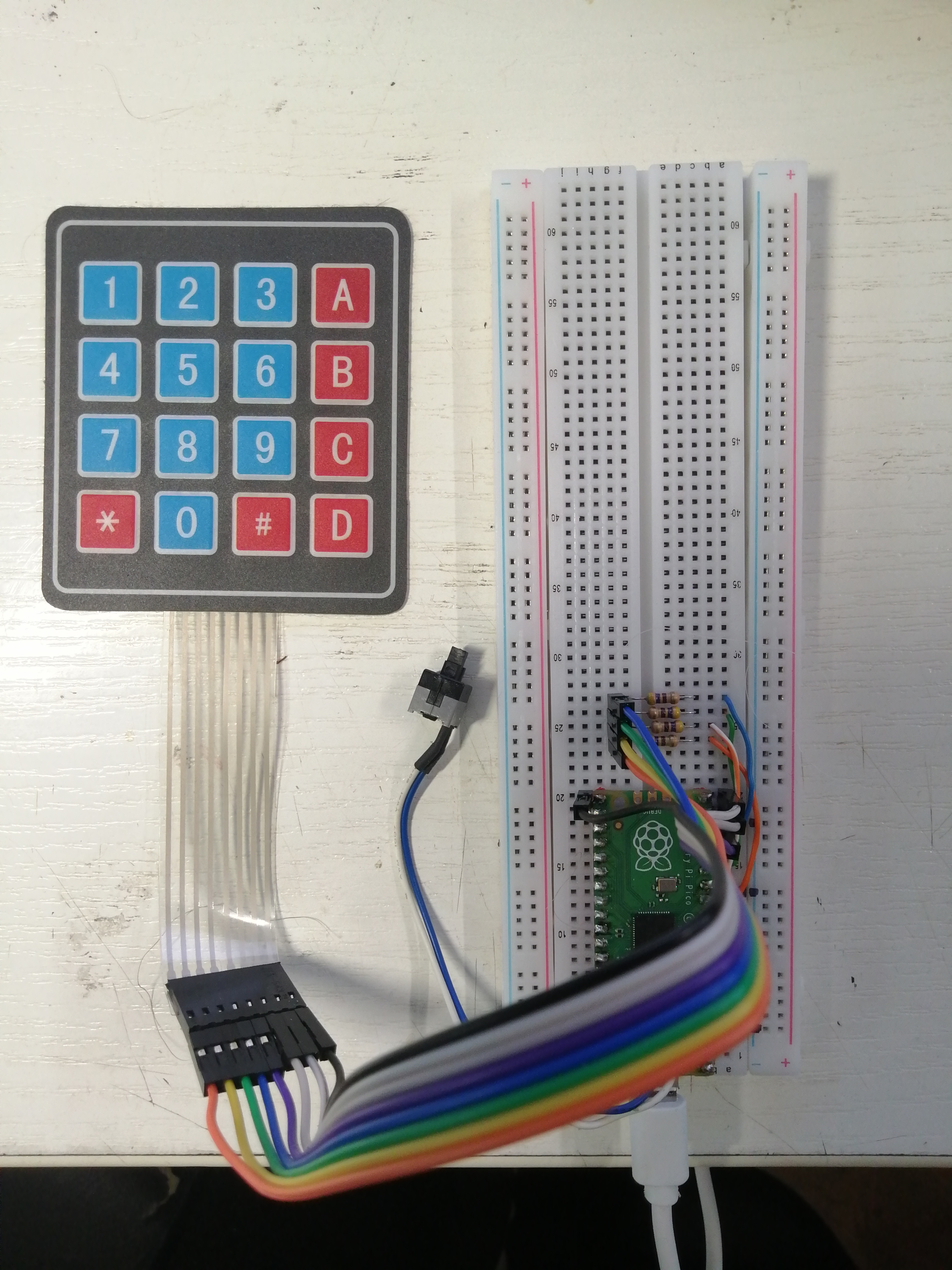

Přístup k maticové klávesnici z RPi Pico

/* Testování maticové klávesnice 4x4
    (c) Jirka Chráska 2025, <jirka@lixis.cz>
*/

#include <stdio.h>
#include <pico/stdlib.h>


#define BASE_KEYPAD_PIN 9
#define KEYROWS         4
#define NUMKEYS         16

// Inicializujeme celou klávesnici
void keypad_init()
{
    gpio_init_mask((0xFF << BASE_KEYPAD_PIN));
    // Nastavíme řádkové piny (GP9, GP10, GP11 a GP12) jako výstupní
    gpio_set_dir_out_masked((0xF << BASE_KEYPAD_PIN));
    // Nastavíme všechny výstupní piny na nízkou úroveň
    gpio_put_masked((0xF << BASE_KEYPAD_PIN), (0x0 << BASE_KEYPAD_PIN));
    // Zapneme pro vstupní sloupcové piny pull-down rezistory (je to nastaveno implicitně)
    gpio_pull_down((BASE_KEYPAD_PIN + 4));
    gpio_pull_down((BASE_KEYPAD_PIN + 5));
    gpio_pull_down((BASE_KEYPAD_PIN + 6));
    gpio_pull_down((BASE_KEYPAD_PIN + 7));
}

int keypad_read()
{
// klávesa na klávesnici            0     1     2     3     4     5     6     7     8     9
//                                  A     B     C     D     *     #
unsigned int keycodes[NUMKEYS]  = { 0x28, 0x11, 0x21, 0x41, 0x12, 0x22, 0x42, 0x14, 0x24, 0x44,
                                    0x81, 0x82, 0x84, 0x88, 0x18, 0x48};
unsigned int scancodes[KEYROWS] = { 0x01, 0x02, 0x04, 0x08} ;
unsigned int button = 0xF0 ;
unsigned int keypad;
int i;

    // Skenujeme klávesnici
    for (i=0; i<KEYROWS; i++) {
        // Nastavíme řádek na jedničku
        gpio_put_masked((0xF << BASE_KEYPAD_PIN), (scancodes[i] << BASE_KEYPAD_PIN));
        // potřebujeme malou prodlevu
        sleep_us(1) ;
        // Čteme kód klávesy
        keypad = ((gpio_get_all() >> BASE_KEYPAD_PIN) & 0xFF);
        // Vyskočíme, pokud je nějaké tlačítko stisknuto
        if (keypad & button) break;
    }
    // Pokud jsme našli tlačítko . . .
    if (keypad & button) {
        // Ověříme kód klávesy.
        for (i=0; i<NUMKEYS; i++) {
            if (keypad == keycodes[i]) break ; // podařilo se
        }
        // Pokud se nám ověření klávesy nepodařilo, vrátíme neplatný kód klávesy
        if (i==NUMKEYS) (i = -1);
    }
    // Cokoliv jiného znamená neplatný kód klávesy nebo nestisknuté tlačítko.
    else (i=-1) ;
return i;
}

int main()
{
int klavesa = -1;
int predchozi_klavesa = -1;
char c[NUMKEYS] = {'0','1','2','3','4','5','6','7','8','9','A','B','C','D','*','#'};
    stdio_init_all();
    sleep_ms(2000);
    printf("Test klávesnice.\n");
    keypad_init();
    while( true ) {
        klavesa = keypad_read();
        if( klavesa != -1 && klavesa != predchozi_klavesa ) {
            printf("Stisknuta klávesa %c\n",c[klavesa]);
            predchozi_klavesa = klavesa;
        }
        else {
            predchozi_klavesa = -1;
        }
        sleep_ms(200);
    }
}

cmake_minimum_required(VERSION 3.13)

set(PICO_BOARD pico)
set(CMAKE_C_STANDARD 11)
set(CMAKE_CXX_STANDARD 17)

include($ENV{PICO_SDK_PATH}/external/pico_sdk_import.cmake)

project(keypad4x4 C CXX ASM)

pico_sdk_init()

add_executable (keypad4x4 mkeypad4x4.c)

target_link_libraries(keypad4x4 LINK_PUBLIC
  pico_stdlib
  )

pico_add_extra_outputs(keypad4x4)
pico_enable_stdio_usb(keypad4x4 1)
pico_enable_stdio_uart(keypad4x4 0)

Test klávesnice.
Stisknuta klávesa 1
Stisknuta klávesa 2
Stisknuta klávesa 5
Stisknuta klávesa 5
Stisknuta klávesa 6
Stisknuta klávesa 8
Stisknuta klávesa 7
Stisknuta klávesa 7
Stisknuta klávesa 7
Stisknuta klávesa 7
Stisknuta klávesa 7
Stisknuta klávesa 7
Stisknuta klávesa 8
Stisknuta klávesa 8
Stisknuta klávesa 8
Stisknuta klávesa 8
Stisknuta klávesa 9
Stisknuta klávesa 9
Stisknuta klávesa 9
Stisknuta klávesa 9
Stisknuta klávesa C
Stisknuta klávesa C
Stisknuta klávesa C
Stisknuta klávesa C
Stisknuta klávesa A
Stisknuta klávesa A
Stisknuta klávesa 3
Stisknuta klávesa 2
Stisknuta klávesa 5
Stisknuta klávesa 1
Stisknuta klávesa 4
Stisknuta klávesa 5
Stisknuta klávesa 6
Stisknuta klávesa 7
Stisknuta klávesa 8
Stisknuta klávesa D
Stisknuta klávesa #
Stisknuta klávesa #
Stisknuta klávesa *
Stisknuta klávesa *
Stisknuta klávesa *
Stisknuta klávesa 5

/* keyboard.c
   (c) Jirka Chráska 2025, jirka@lixis.cz
   ovladač klávesnice 4x4 pomocí PIO
   BSD 3 clause license
*/

#include <stdio.h>
#include <stdlib.h>
#include "pico/stdlib.h"
#include "hardware/pio.h"
#include "keyboard.pio.h"



static PIO pio = pio0;
static uint sm;
static uint8_t pio_irq;
static uint offset;
static bool klavesa = false;

char pismeno = '\0';


static char klavesy[4][4] = {
                            '1', '2', '3', 'A',
                            '4', '5', '6', 'B',
                            '7', '8', '9', 'C',
                            '*', '0', '#', 'D'
                            };

// obsluha přerušení vyvolaná při stisku klávesy
static void pio_irq_obsluzna_funkce( void )
{
    while( !pio_sm_is_rx_fifo_empty( pio, sm ) ) {
        if( pio_sm_get_rx_fifo_level(pio, sm) == 2 ) {
            uint32_t x,y;
            x = pio_sm_get( pio, sm );
            y = pio_sm_get( pio, sm );
            int i, j;
            for( i=0; i<4; i++) {
                if( x >> i == 1) break;
            }
            for( j=0; j<4; j++) {
                if( y >> j == 1 ) break;
            }
            pismeno = klavesy[j][i];
            klavesa = true;
        }
    }
    irq_clear(pio_irq);
}


int main( void )
{
    stdio_init_all();
    sleep_ms(2000);
    gpio_init(25);
    gpio_set_dir(25,true);
    gpio_put(25,1);
    printf("Test klávesnice 4x4.\n");
    printf("Stiskněte klávesu na počítači.\n");
    getchar();
    gpio_put(25,0);
    queue_init( &fifo, sizeof(uint32_t), FIFO_SIZE);
    offset = pio_add_program(pio, &keyboard_program);
    sm = pio_claim_unused_sm(pio, true);
    keyboard_program_init(pio, sm, offset, 9, 13);

    // najdeme volné přerušení
    pio_irq = pio_get_irq_num(pio, 0);
    if( irq_get_exclusive_handler( pio_irq ) ) {
        pio_irq++;
        if( irq_get_exclusive_handler( pio_irq ) ) {
            panic("Nenalezen volný interrupt.");
        }
    }
    printf("pio_irq=%d\n",pio_irq);
    // nastavíme přerušení
    irq_add_shared_handler( pio_irq, pio_irq_obsluzna_funkce, PICO_SHARED_IRQ_HANDLER_DEFAULT_ORDER_PRIORITY ); // přidáme sdílenou obsluhu
    irq_set_enabled( pio_irq, true ); // spustíme
    const uint irq_index = pio_irq - pio_get_irq_num( pio, 0 ); // obdržíme číslo přerušení
    pio_set_irqn_source_enabled( pio, irq_index, pio_get_rx_fifo_not_empty_interrupt_source( sm ), true); // nastavíme pio, aby nám řekl, když je něco v RX frontě
    printf("irq_index=%d\n",irq_index);

    while(1) {
        gpio_put(25,1);
        sleep_ms(100);
        gpio_put(25,0);
        sleep_ms(100);
        if( klavesa == true ) {
            printf("Stisknuta klávesa '%c'\n",pismeno);
            klavesa = false;
        }
    }
}

; klavesnice
; (c) Jirka Chráska 2025; <jirka@lixis.cz>
.program keyboard
;
.define KEYBOARD_IRQ 0
.wrap_target

nastav_radek_1:
    set pins, 1 [31]        ; nastavím 1. řádek klávesnice na vysokou úroveň a čekám 31 tiků hodin
    set X, 0x1              ; do registru X dám jedničku (to bude posléze souřadnice x)
    in pins, 4              ; přečtu sloupcové piny
    mov Y, isr              ; přečtenou hodnotu pinů si uložím do registru Y (to bude posléze souřadnice y)
    jmp !Y, nastav_radek_2  ; když je Y nulové (nic není v tomto řádku stisknuto) poklačuji dalším řádkem
    jmp rx_fifo             ; v Y mám souřadnici stisknuté klávesy, skáču na odeslání dat

nastav_radek_2:
    set pins, 2 [31]        ; nastavím 2. řádek klávesnice na vysokou úroveň a čekám 31 tiků hodin
    set X, 0x2              ; do registru X dám dvojku (to bude posléze souřadnice x)
    in pins, 4              ; přečtu sloupcové piny
    mov Y, isr              ; přečtenou hodnotu pinů si uložím do registru Y (to bude posléze souřadnice y)
    jmp !Y, nastav_radek_3  ; když je Y nulové (nic není v tomto řádku stisknuto) poklačuji dalším řádkem
    jmp rx_fifo             ; v Y mám souřadnici stisknuté klávesy, skáču na odeslání dat

nastav_radek_3:
    set pins, 4 [31]        ; nastavím 3. řádek klávesnice na vysokou úroveň a čekám 31 tiků hodin
    set X, 0x4              ; do registru X dám čtyřku (to bude posléze souřadnice x)
    in pins, 4              ; přečtu sloupcové piny
    mov Y, isr              ; přečtenou hodnotu pinů si uložím do registru Y (to bude posléze souřadnice y)
    jmp !Y, nastav_radek_4  ; když je Y nulové (nic není v tomto řádku stisknuto) poklačuji dalším řádkem
    jmp rx_fifo             ; v Y mám souřadnici stisknuté klávesy, skáču na odeslání dat

nastav_radek_4:
    set pins, 8 [31]        ; nastavím 4. řádek klávesnice na vysokou úroveň a čekám 31 tiků hodin
    set X, 0x8              ; do registru X dám osmičku (to bude posléze souřadnice x)
    in pins, 4              ; přečtu sloupcové piny
    mov Y, isr              ; přečtenou hodnotu pinů si uložím do registru Y (to bude posléze souřadnice y)
    jmp !Y nastav_radek_1   ; nic není stisknuto, vracím se na 1. řádek

rx_fifo:                    ; poslání dat (souřadnic klávesy) a vyvolání IRQ
    push                    ; pošlu souřadnici y (sloupec)
    in X, 4 [2]             ; řádek si vytáhnu z registru X
    push                    ; pošlu souřadnici x (řádek)
    irq KEYBOARD_IRQ  rel
    wait 0 pin 0            ; čekám, až budou klávesy uvolněny
    wait 0 pin 1
    wait 0 pin 2
    wait 0 pin 3
.wrap

% c-sdk {

#include "hardware/clocks.h"
#include "hardware/gpio.h"

static inline void keyboard_program_init (PIO pio, uint sm, uint offset, uint row_pin, uint col_pin) {

    // řádkové piny jsou nastaveny jako výstupní
    pio_gpio_init(pio, row_pin);
    pio_gpio_init(pio, row_pin+1);
    pio_gpio_init(pio, row_pin+2);
    pio_gpio_init(pio, row_pin+3);
    pio_sm_set_consecutive_pindirs(pio, sm, row_pin, 4, true);

    // sloupcové piny (vstupní)
    pio_sm_set_consecutive_pindirs(pio, sm, col_pin, 4, false);


    // Konfigurace stavového stroje
    pio_sm_config c = keyboard_program_get_default_config (offset);

    // konfigurace vstupního posuvného registru (Input Shift Register)
    sm_config_set_in_shift (&c,
                            false,       // posunujeme doprava
                            false,       // autopush je vypnut
                            32);         //


    // piny pro funkci IN
    sm_config_set_in_pins( &c, col_pin );
    // piny pro funkci SET
    sm_config_set_set_pins( &c, row_pin, 4 );

    // Tik hodin stavového stroje nastavíme na 4 kHz
    float div = clock_get_hz (clk_sys) / 4000;
    sm_config_set_clkdiv (&c, div);

    // Konfiguraci šoupneme do stavového stroje
    pio_sm_init (pio, sm, offset, &c);

    // Stavový stroj spustíme
    pio_sm_set_enabled (pio, sm, true);
}
%}

cmake_minimum_required(VERSION 3.13)

set(PICO_BOARD pico)
set(CMAKE_C_STANDARD 11)
set(CMAKE_CXX_STANDARD 17)

include($ENV{PICO_SDK_PATH}/external/pico_sdk_import.cmake)

project(keyboard C CXX ASM)

pico_sdk_init()

add_executable (keyboard keyboard.c)

pico_generate_pio_header(keyboard ${CMAKE_CURRENT_LIST_DIR}/keyboard.pio)

target_link_libraries(keyboard LINK_PUBLIC
  pico_stdlib
  hardware_pio
  )

pico_add_extra_outputs(keyboard)
pico_enable_stdio_usb(keyboard 1)
pico_enable_stdio_uart(keyboard 0)

Test klávesnice 4x4.
Stiskněte klávesu na počítači.
pio_irq=7
irq_index=0
Stisknuta klávesa 'A'
Stisknuta klávesa '6'
Stisknuta klávesa '*'
Stisknuta klávesa '0'
Stisknuta klávesa '#'
Stisknuta klávesa 'D'
Stisknuta klávesa '5'
Stisknuta klávesa '1'
Stisknuta klávesa '3'
Stisknuta klávesa '3'
Stisknuta klávesa '3'
Stisknuta klávesa '3'
Stisknuta klávesa 'B'
Stisknuta klávesa 'B'
Stisknuta klávesa '7'
Stisknuta klávesa '7'
Stisknuta klávesa '4'
Stisknuta klávesa '4'
Stisknuta klávesa '9'
Stisknuta klávesa '9'
Stisknuta klávesa '*'
Stisknuta klávesa '0'
Stisknuta klávesa '4'
Stisknuta klávesa '8'
Stisknuta klávesa '5'
Stisknuta klávesa '9'
Stisknuta klávesa '6'
Stisknuta klávesa 'C'
Stisknuta klávesa 'B'
Stisknuta klávesa '7'
Stisknuta klávesa '*'
Stisknuta klávesa '*'

# ovladač klávesnice 4x4 tlačítka
# (c) Jirka Chráska 2025, jirka@lixis.cz

from machine import Pin
import rp2

@rp2.asm_pio(set_init=(rp2.PIO.OUT_LOW,)*4)
def keypad():
    wrap_target()
    label("set_row_1")
    set(pins, 1) [31]  # nastavíme row_1 na 1 a čekáme na stisk
    set(x,0x1)
    in_(pins,4)
    mov(y, isr)
    jmp(not_y,"set_row_2")
    jmp("rx_fifo")

    label("set_row_2")
    set(pins, 2) [31]
    set(x,0x2)
    in_(pins,4)
    mov(y, isr)
    jmp(not_y,"set_row_3")
    jmp("rx_fifo")

    label("set_row_3")
    set(pins, 4) [31]
    set(x,0x4)
    in_(pins,4)
    mov(y, isr)
    jmp(not_y,"set_row_4")
    jmp("rx_fifo")

    label("set_row_4")
    set(pins, 8) [31]
    set(x,0x8)
    in_(pins,4)
    mov(y, isr)
    jmp(not_y,"set_row_1")


    label("rx_fifo")
    push()              # do fronty dáme souřadnici y(sloupec)
    in_(x,4)[2]
    push()              # a potom do fronty dáme souřadnici x(řádek )
    irq(rel(0))

    wait(0,pin,0)       # počkáme, až bude klávesa uvolněna
    wait(0,pin,1)
    wait(0,pin,2)
    wait(0,pin,3)
    wrap()              # celkem 31 instrukcí

keys=[["1","2","3","A"],
      ["4","5","6","B"],
      ["7","8","9","C"],
      ["*","0","#","D"]]

def keypad_irq(sm):
    y=sm.get()
    x=sm.get()
    for i in range(4):
        if x >> i == 1:
            break;
    for j in range(4):
        if y >> j == 1:
            break;
    print(keys[i][j])

smkeypad=rp2.StateMachine(0, keypad, freq=2000, set_base=Pin(9), in_base=Pin(13))
smkeypad.irq(keypad_irq)
smkeypad.active(1)
