KiCad je soubor programů pro kteslení elektronických schémat a návrh plošných spojů, který funguje na nejrůznějších operačních systémech.

Co to umí:

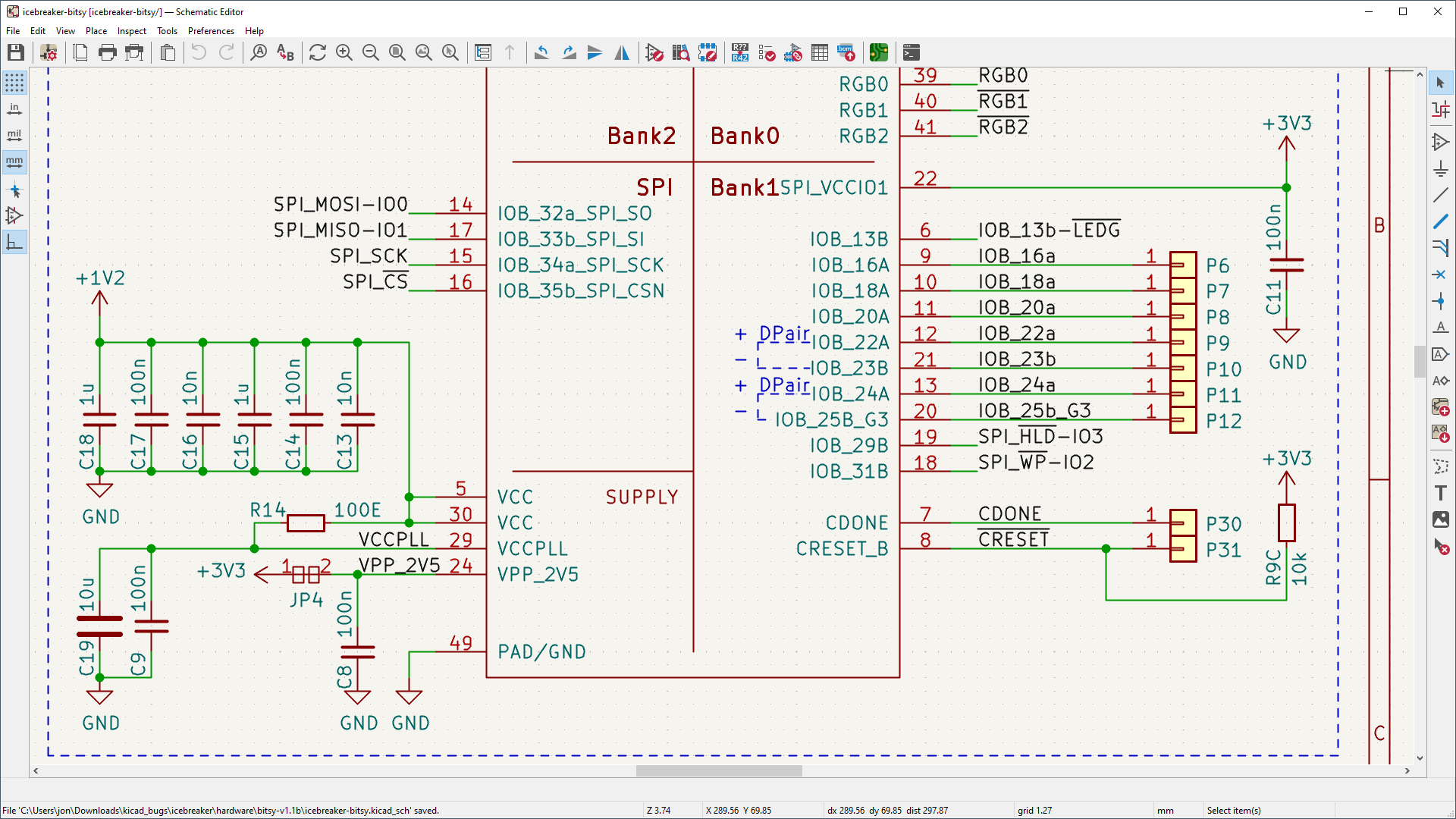

  • Editor schémat KiCadu podporuje vše od nejzákladnějších schémat až po složité hierarchické návrhy se stovkami listů. Můžete si vytvořte si i vlastní symboly nebo použít některé z tisíců synbolů, které najdete v oficiální knihovně KiCadu. Dále lze ověřit si svůj návrh pomocí integrovaného simulátoru SPICE a kontroly elektrických pravidel. kicad eeschema

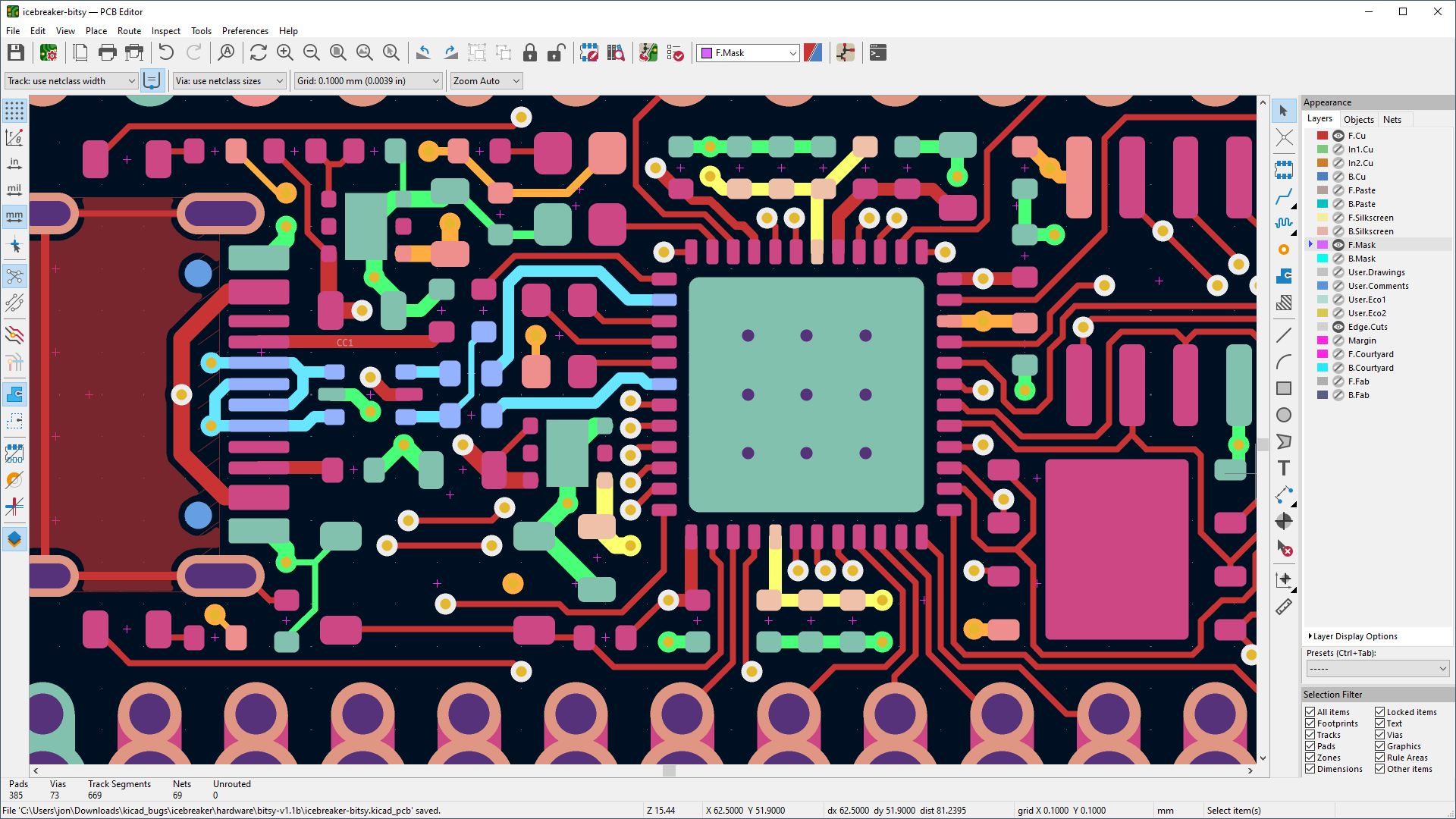

  • Editor desek plošných spojů v KiCadu je dostatečně přístupný, aby vám usnadnilo vytvoření prvního návrhu desek plošných spojů, a zároveň dostatečně výkonný pro složité moderní návrhy. Výkonný interaktivní router a vylepšené nástroje pro vizualizaci a výběr usnadňují úkoly rozvržení více než kdy dříve. kicad pcbnew

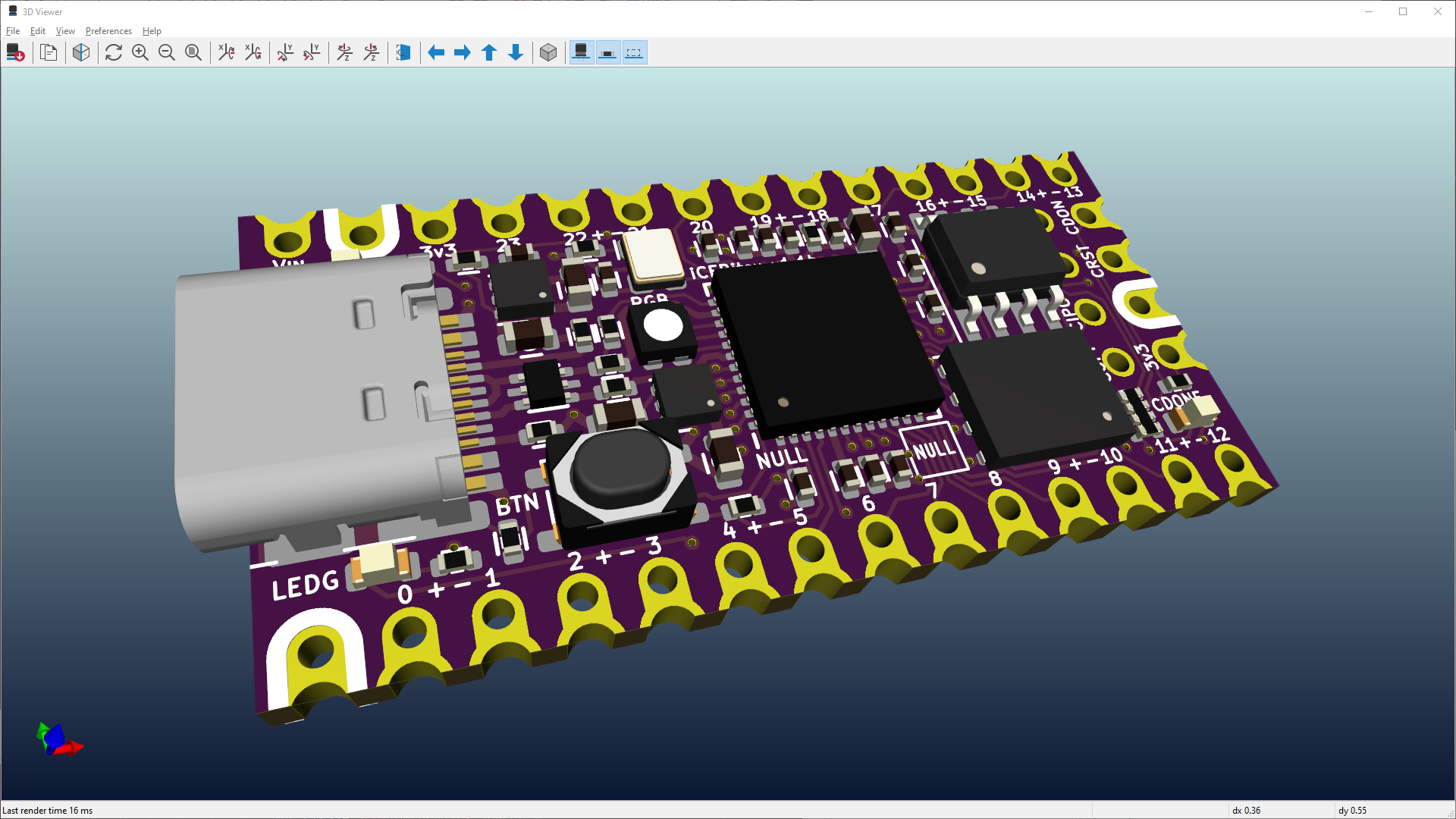

  • 3D prohlížeč KiCad umožňuje snadnou kontrolu vaší desky plošných spojů, kontrolu mechanického uložení a náhled hotového produktu. Vestavěný raytracer s přizpůsobitelným osvětlením dokáže vytvořit realistické obrázky, které předvedou vaši práci. kicad 3dviewer

Instalace

Na počítačích v učebně je KiCad nainstalovaný. Není potřeba dělat nic.

Pro vaše domácí instalace nebo pro instalaci na notebook, zde je jednoduchý návod:

Linux

Instalace na Linux Debian a jeho klonech (Ubuntu a další)
sudo add-apt-repository ppa:kicad/kicad-9.0-releases
sudo apt update
sudo apt install kicad
Instalace na Linux Mint
sudo add-apt-repository ppa:kicad/kicad-9.0-releases
sudo apt update
sudo apt install kicad
sudo apt install kicad-footprints
sudo apt install kicad-libraries
sudo apt install kicad-packages3d
Instalace na Fedoře
dnf install kicad kicad-packages3d kicad-doc
Instalace na Arch Linux
sudo pacman -Syu kicad
sudo pacman -Syu --asdeps kicad-library kicad-library-3d

Podrobnosti Instalace na další distribuce Linux a ostatní systémy jsou zde

Windows

KiCad vám poběží na Windows 10 a 11. Stáhnout ho můžete odsud: https://www.kicad.org/download/windows/ Instalace je triviální, spustíte stažený soubor kicad-9.0.7-x86_64.exe a budete následovat pokynů instalátoru.

macOS

KiCad pro macOS najdete zde

Použití

V KiCadu budeme kreslit jenom schémata a případně symboly některých modulů, pokud je neseženeme někde na Internetu.

Některé moduly, které určitě budeme potřebovat v našich shématech najdete zde.

Použití programu ukážu naživo. Nakreslíme si schéma pro konstrukci semaforu z minulé hodiny.

Zdroje a odkazy

KiCad - návrh Desek Plošných Spojů pro začátečníky
