Etherneový kabel - krimpování konektorů

Cívka s ethernetovým kabelem kategorie 5e, nebo pro lepší průchodnost kategorie 6.

Krimpovací konektory RJ-45 kategorie 5e nebo 6.

Krimpovací kleště (mohou sloužit i k ořezu kabelu).

Začíná se zeleným párem.

Začíná se oranžovým párem

Norma A a norma B se liší jenom prohozením zeleného a oranžového páru.

Zelený a oranžový pár jsou překříženy.

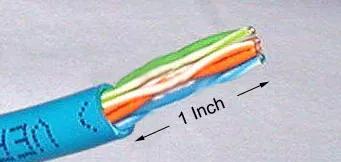

Ořízneme vnější izolaci v délce asi 2.5 cm.

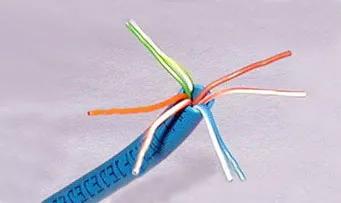

Rozmotáme páry podle barev a narovnáme vodiče.

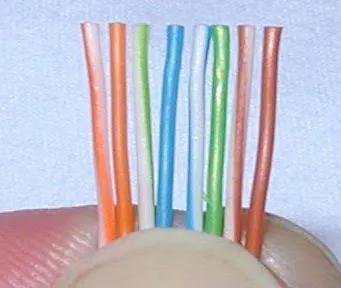

Seřadíme, pravidlo je takové, že se pravidelně střídá bíla+barva a barva. Zastřihneme kleštičkami na 1.3 cm.

Drátky musí jít rovně, nesmí se nijak překřížit.

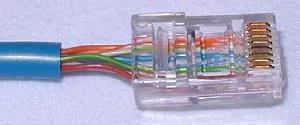

Drátky jsou moc dlouhé, nebude nám držet v konektoru modrá vnější izolace.

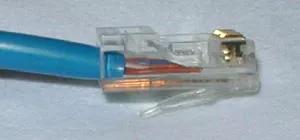

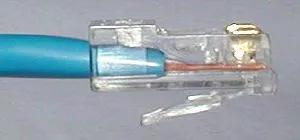

Drátky nedosáhnou na konec konektoru pod zlacené jazýčky. Znovu a lépe.

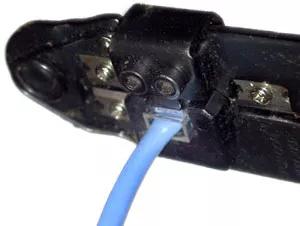

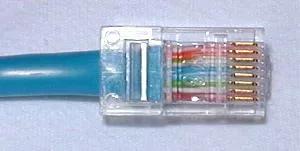

Krimpování kabelu. Opatrně umístěte konektor do krimpovacích kleští a pevně stisněte rukojeti. Zlacené spojovací jazýčky na konektoru se propíchnou do každého z osmi vodičů. K dispozici je také uzamykací poutko, které drží modrou plastovou objímku na místě pro těsné kompresní uložení. Když vyjmete kabel z kleští, je tento konec připraven k použití.

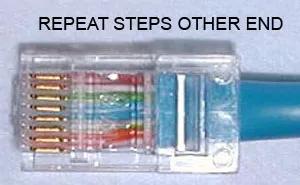

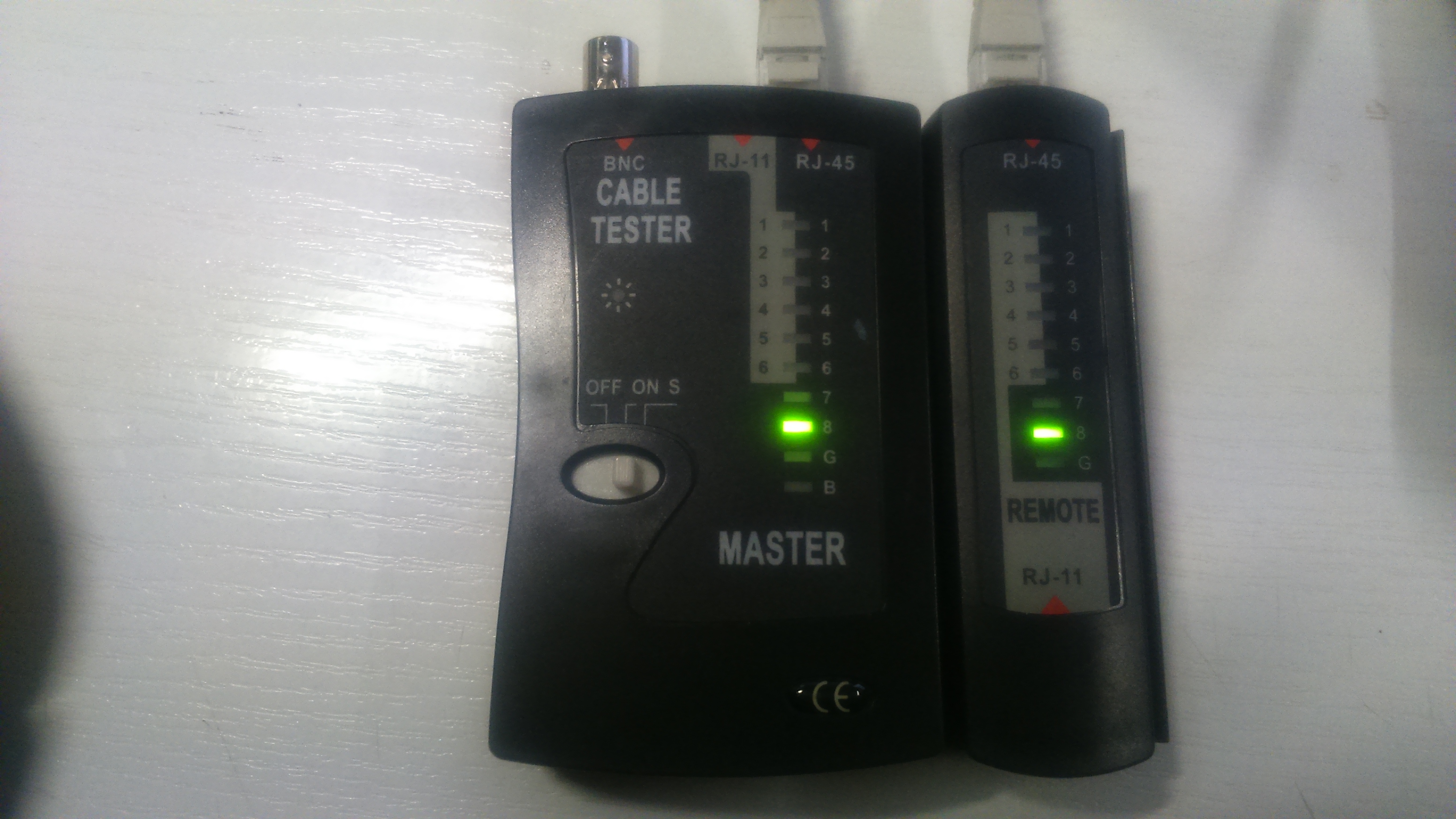

U správně zapojeného kabelu postupně svítí všechna odpovídající čísla (na všech párech).

Při opravě konektoru na jednom konci kabelu se musíme ujistit, jaké má být normy, A nebo B. Pokud bude kabel na jednom konci zapojen podle normy A a na druhém konci podle normy B, tak vznikne křížený kabel a to nemusí vždy fungovat. Křížený kabel se dnes prakticky nepoužívá. Sloužil propojení mezi dvěma ethernetovými kartami bez switche nebo hubu.

Pracuje-li více kolegů na ethernetovém rozvodu po budově, musí bezpodmínečně dodržovat jednu normu všude. Nebude-li tomu tak, vznikne chaos, kde se závady velmi těžko hledají.

Pečlivá práce je základem úspěchu.
